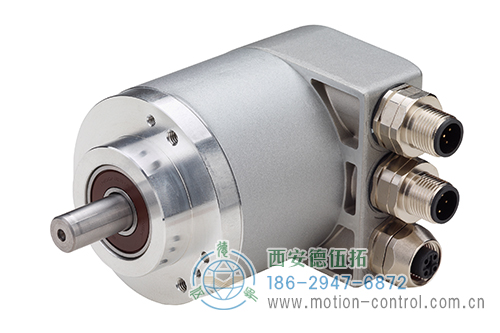

AC58-EtherCAT光电绝对值通用编码器

AC58-EtherCAT光电绝对值通用编码器
单圈+多圈分辨率可达32位
循环时间62.5微秒
诊断LED灯
设备数据：位置、速度、温度、诊断数据、报警
设备配置：分辨率、总测量范围、预置值、偏置值、方向、位置限制值、 比例缩放、残值功能、速度限制、温度限制
宽温范围 -40℃...+85℃
同级别最好的抗冲击和振动性能
多种的选项可选


AC58-EtherCAT光电绝对值通用编码器产品规格
外径：58mm
轴径或孔径：6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (实心 轴 )9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (轴套) 其它尺寸应要求可以提供
脉冲数或分辨率：单圈分辨率10 - 22 位，多圈分辨率12 位 (总分辨率最大32位)
防护等级：IP64 或IP67
最高转速：12,000 RPM

AC58-EtherCAT光电绝对值通用编码器机械特性
外径：58mm
轴径：6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (实心 轴 )9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (轴套) 其它尺寸应要求可以提供
最大转速：10,000 U/min (连续)，12,000 U/min (连续)

AC58-EtherCAT光电绝对值通用编码器电气特性
电源电压:DC 7 - 30 V
无负载电流（典型） 24V: 85 mA (单圈) max; 200 mA (多圈)

AC58-EtherCAT光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：IP65或IP67
工作温度：-40°C~+85°C
储存温度：-40°C~+85°C

AC58-EtherCAT光电绝对值通用编码器技术参数

技术数据（机械）

外径	58mm
轴径	6 mm / 8 mm / 9.52 mm (3/8 英寸) / 10 mm / 12 mm (实心 轴) 9.52 mm (3/8 英寸) / 10 mm / 12 mm / 12.7 mm (1/2 英寸) / 14 mm (轴套) 其它尺寸应要求可以提供。
法兰安装	同步法兰，夹紧法兰，方形法兰，弹片安装
轴端防护等级 (EN 60529)	IP64 或 IP67
外壳防护等级(EN 60529)	IP65 和 IP67
轴载荷 轴向 / 径向	40 N / 80 N
匹配轴允许轴向跳动 (盲孔轴)	±1.5mm
匹配轴允许径向轴跳(盲孔轴)	±0.2 mm
最高转速	最高 10,000 U/min (连续) 最高 12,000 U/min (短时)
启动转矩1	≤ 0.05 Nm (可按照要求进行定制)
惯量	约 3.8 x 10-6kgm2
震动 (DIN EN 60068-2-6)	300 m/s² (10 - 2000 Hz)
冲击 (DIN EN 60068-2-27)	4000m/s²(6ms)
运行环境温度	-40°C ... +85°C
存储温度	-40°C ... +85°C
轴材质	不锈钢
外壳材质	铝 (不锈钢版本型号为AC61 EtherCAT)
重量	大约 420 g (单圈) / 450 g (多圈)
连接	总线罩壳带3x M12 连接器

¹在20°C情况下

技术数据（电气）

整体设计	根据 DIN EN 61010-1, 防护等级 III, 污染等级 2, 过电压等级 II
供电电压	DC 7 - 30 V
无负载电流（典型）	24V: 85 mA (单圈) max; 200 mA (多圈)
单圈分辨率	10 - 22 Bit
多圈分辨率	12 Bit (整体分辨率最高34 bits)
数据输出格式	二进制
协议类型	EtherCAT CoE, FoE
线性度	±½ LSB 最大到14位
绝对定位精度 (典型值.)	±35"
重复定位精度 (典型值.)	±10"
设备数据	位置，速度，加速度，诊断信息，报警
设备配置	分辨率、总测量范围、预置值、偏置值、方向、 位置限制值、比例缩放、残值功能、速度限制、 温度限制
数值更新的循环时间	62,5微秒

¹⁾配置文件支持 4.1 和4.2 （根据 2008年12月定义的4.1 和 三月 2017更新的4.2功能要求）

电气连接 总线罩壳带3×M12连接器

针脚	总线输入端口	电源	总线输出端口
1	TxD+	UB in	TxD+
2	RxD+	N.C	RxD+
3	TxD-	0 V in	TxD-
4	RxD-	N.C.	RxD-
A 屏蔽	屏蔽1	屏蔽1	屏蔽1

¹屏蔽连接到编码器外壳

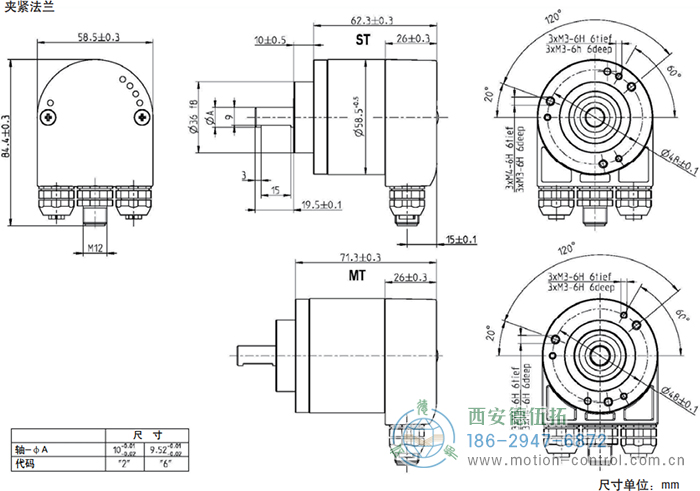

AC58-EtherCAT光电绝对值通用编码器外形及安装尺寸

AC58-EtherCAT光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC58-EtherCAT光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率	供电电压	法兰、防护等级、轴径	通信界面	连接方式
□	/□	□	□	□	□
AC58	001010 位单圈 001212 位单圈 001313 位单圈 001414 位单圈 001616 位单圈 001717 位单圈 001818 位单圈 001919 位单圈 002020 位单圈 002222 位单圈 121212 位单圈 + 12 位单圈 121312 位单圈 + 13 位单圈 121412 位单圈 + 14 位单圈 121612 位单圈 + 16 位单圈 121712 位单圈 + 17 位单圈 121812 位单圈 + 18 位单圈 121912 位单圈 + 19 位单圈 122012 位单圈 + 20 位单圈 应要求可提供其它分辨率	EDC 7 - 30V	S.41同步法兰, IP651, 6 mm S.71同步法兰, IP67, 6 mm K.42夹紧法兰, IP651, 10 mm K.46夹紧法兰, IP651, 9.52 mm K.47夹紧法兰, IP651, 12 mm K.4C夹紧法兰, IP651, 8 mm K.72夹紧法兰, IP67, 10 mm K.76夹紧法兰, IP67, 9.52 mm K.77夹紧法兰, IP67, 12 mm K.7C夹紧法兰, IP67, 8 mm F.42弹簧片, IP651 , 轴套 10 mm, 前夹紧环安装 F.46弹簧片, IP65 1 , 轴套 9,52 mm, 前夹紧环安装 F.47弹簧片, IP651 , 轴套 12 mm, 前夹紧环安装 F.4E弹簧片, IP65 1 , 轴套, 12.7 mm, 前夹紧环安装 F.49弹簧片, IP651 , 轴套, 14 mm, 前夹紧环安装 F.77弹簧片, IP67, 轴套, 12 mm, 前夹紧环安装 Q.42方形法兰, IP651, 10 mm Q.46方形法兰, IP651, 9.52 mm Q.72方形法兰, IP67, 10 mm Q.76方形法兰, IP67, 9.52 mm	ECEtherCAT	R总线罩壳 3x M12 连接器

¹轴端防护等级 IP64 (符合 EN 60529)
首选的“法兰,防护等级,轴”用粗体标示，这些产品的交货期更短。

AC58-EtherCAT光电绝对值通用编码器弹性联轴器
AC58-EtherCAT光电绝对值通用编码器安装附件

附件	孔径 d1/d2	订购代码
波纹管联轴器	6 mm / 6 mm	3 520 068
波纹管联轴器	8 mm / 10 mm	3 520 077
波纹管联轴器	10 mm / 10 mm	3 520 037
盘式联轴器	6 mm / 6 mm	0 070 663
绝缘盘式联轴器	6 mm / 6 mm	3 520 081
绝缘盘式联轴器	6 mm / 10 mm	3 520 082
绝缘盘式联轴器	10 mm / 10 mm	3 520 088
螺旋式联轴器 19/28	5 mm / 6 mm	3 520 035
螺旋式联轴器19/28	6 mm / 6 mm	0 070 653
螺旋式联轴器 25/32	6 mm / 9.53 mm	3 520 052
螺旋式联轴器 25/32	6 mm / 10 mm	3 520 066
螺旋式联轴器 25/32	10 mm / 10 mm	3 520 074
螺旋式联轴器 25/32	10 mm / 12 mm	3 520 065

附件	订购代码
用于M4的夹紧偏心 (一套3个)	1 522 300
直角安装支架 (塑料), 用于 RI 58和 AC 58的夹紧法兰 (包含固定材料)	1 522 329
用于轴套的弹簧片	1 531 188
安装罩 (塑料), 用于 RI 58和AC 58 ( 包括夹紧偏心和固定材料)	1 522 330
方形法兰适配器 58 x 58 mm, 用于 RI 58和 AC 58 的夹紧法兰 (包含固定材料)	1 522 326
方形法兰适配器 80 x 80 mm, 用于 RI 58和AC 58 的夹紧法兰 (包含固定材料)	1 522 327
同步法兰适配器 , 用于 RI 58和AC 58 的夹紧法兰 (包含固定材料)	1 522 328
用于 M3的同步法兰夹紧偏心d6.5 (一套3个)	0 070 655
