AC58-Interbus光电绝对值通用编码器

AC58-Interbus光电绝对值通用编码器
分辨率可编程设置（K3)
分辨率高达24Bit
预置（K3)
方向（K3）
诊断LED指示
应用于风电，工厂自动化，工程机械，医疗，冶金，石油&天然气，造纸，矢量电机，航空等领域。



AC58-Interbus光电绝对值通用编码器产品规格
外径：58mm
轴径或孔径：6mm / 10mm(实心轴) 10mm / 12mm(轴套)
脉冲数或分辨率：多圈12位，单圈10-12位
防护等级：IP64/IP67
最高转速：12,000 RPM

AC58-Interbus光电绝对值通用编码器机械特性
外径：58mm
轴径：6mm/10mm（实心轴）,10mm/12mm（空心轴）
最大转速：10000 RPM（连续），12000（短时）

AC58-Interbus光电绝对值通用编码器电气特性
电源电压：DC 10~30V
最大空载电流：220mA/250mA（单圈/多圈）

AC58-Interbus光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP64或IP67
外壳防护等级（EN60529）：总线外壳连接：IP67；电缆连接或M23（Conin）：IP64（IP67可选）
工作温度：-40°C~+70°C
储存温度：-40°C~+85°C

AC58-Interbus光电绝对值通用编码器技术参数

技术数据（机械）

外径	58mm
轴径	实心轴 6mm，10mm；空心轴 10mm，12mm
法兰（外壳的安装）	同步法兰，夹紧法兰，带弹簧片的轴套，方形法兰
轴端的防护等级 (EN 60529)	IP 64或IP 67
外壳的防护等级 (EN 60529)	总线外壳连接：IP67 电缆连接或M23(Conin):IP64(IP67可选)
最大轴载	轴向40/径向60N
最高转速	12000min-1（短时），10 000min-1（连续）
启动转矩1	≤ 0.01Nm
转动惯量	3.8×10-6kgm2
安装轴的轴向跳动(轴套)	±1.5mm
安装轴的径向跳动(轴套)	±0.2mm
抗震动 (DIN EN 60068-2-6)	100 m/s2(10`500Hz)
抗冲击 (DIN EN 60068-2-27)	1000m/s2(6ms)
工作温度	-40℃ ~ +70℃
存储温度	-40℃ ~ +85℃
轴的材料	不锈钢
外壳的材料	铝
重量	约350g(单圈)，约400g(多圈)
连接	总线外壳，带3个密封电缆出口 总线外壳，带2×M23连接器(Conin)的1.5m电缆，12脚，轴向或径向

¹在20℃时

技术数据（电气）

整体设计	根据 DIN EN 61010-1, 防护等级 III, 污染等级 2, 过电压等级 II
电源电压	直流 10 ~ 30V
典型空载电流	220mA(单圈，推荐外部保险：T 0.25A) 250mA(多圈，推荐外部保险：T 0.25A)
EMC	干扰发射符合 EN50081-2标准 抗干扰符合 EN50082-2标准
单圈分辨率	10 ~ 12 位
多圈分辨率	12 位
输出代码	32位二进制
线性	±1/2LSB
规范 / 协议	ENCOM-Profil K3=ID-Code 37,K2=ID-Code 36
可编程设置	方向，预置，偏移，分辨率
输出电流1	总线外壳带2×M23连接器，最大电流4.5A(推荐外部保险丝：T4.5A) 对于其它连接，最大电流2A(推荐外部保险丝：T2A)
波特率	500KBaud
数值更新	每600µs
总线终端电阻	通过 DIP 开关设置

¹额定电源电压下的回路电流

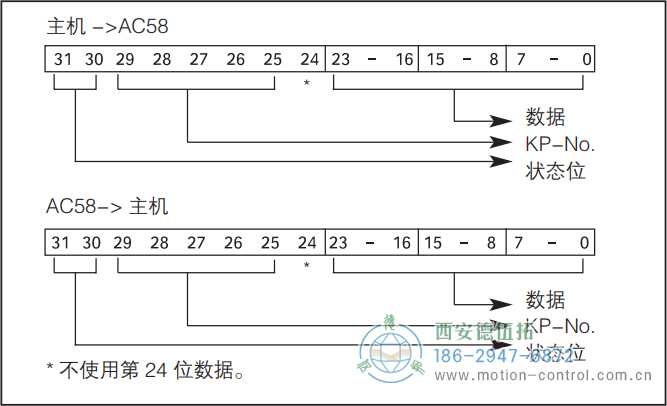

Interbus 数据格式 K2/K3

	差分信号[RS 485]
	ENCOM 规范K3、K2、32位，二进制过程数据
数据格式	Sµspi-地址	0	1	2	3
(按Phoenix端子)	字节编号	3	2	1	0
ID-Code K2	36H(=54，二进制)
ID-Code K3	37H(=55，十进制)

Interbus K3可编程功能

功能 (通过总线传输配置参数可直接设置)	预设置 (生产厂家标准设置)	客户 专用参数
顺时针旋转的代码顺序	递增
偏置(KP-No.05)	0
预设置(KP-No.04)	0
缩放系数(KP-No.08)	11

¹最大分辨率

电气连接 带M23连接器(Conin)电缆，12脚(按照ENCON远程安装总线标准)

引脚	信号
1	D02
2	D02
3	DI2
4	DI2
5	D01
6	D01
7	DI1
8	DI1
9	RBST
10	GND-信号输出1
11	0V(电源电压)
12	直流10`30V

¹由于绝缘0V(电源电压)不相同；通常使用T型岐管架将RBST输入逻辑设置为“0”

电气连接 总线外壳，带2×M23连接器(Conin)，9脚(按照ENCOM远程安装布线标准)

引脚	入(9脚针)	出(9脚针)
1	D01	D02
2	D01	D02
3	DI1	DI2
4	DI1	DI2
5	GND-信号输出1	GND-信号输出1
6	PE2	PE2
7	直流10`30V(SELV)	直流10`30V(SELV)
8	0V(电源电压)	0V(电源电压)
9	N.C.	RBST

¹由于绝缘0V(电源电压)不相同；通常使用T型岐管架将RBST输入逻辑设置为“0”
²功能性接地； 与编码器外壳连接。

电气连接 总线外壳，带3个密封电缆出口

连接夹(12级)入(9脚针)
1	UB+
2	GND
3	DI1+
4	DI1-
5	D01+
6	D01-
7	D02+
8	D02-
9	DI2+
10	DI2-
11	RBST
12	GND

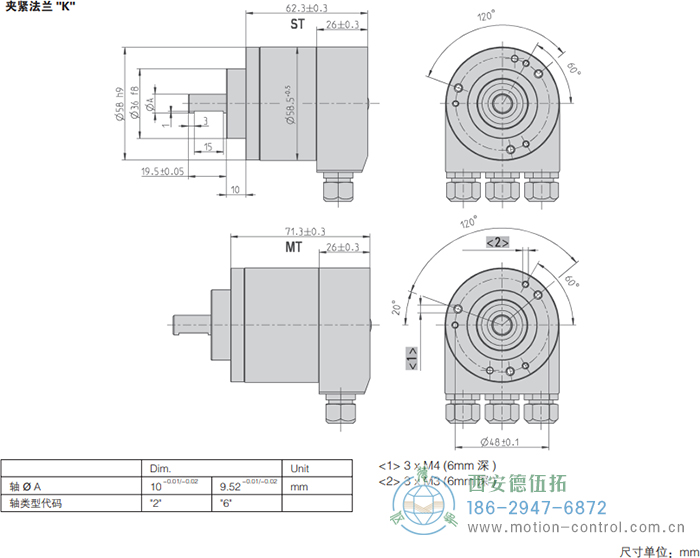

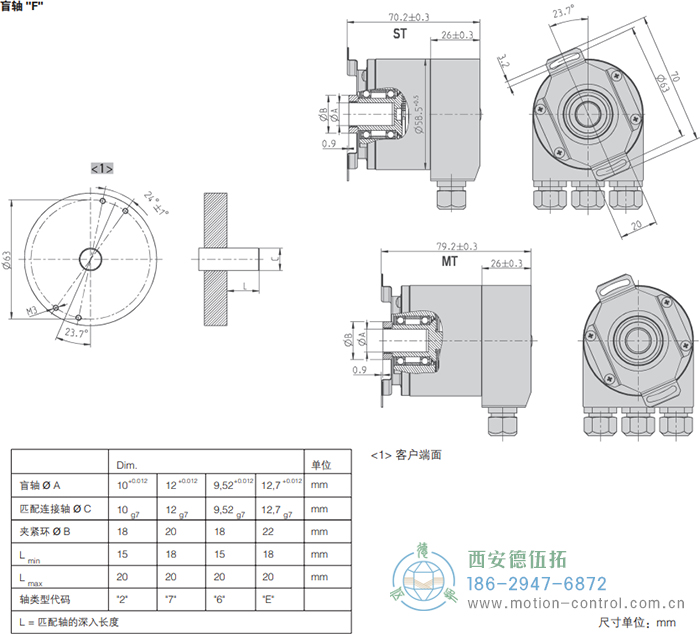

AC58-Interbus光电绝对值通用编码器外形及安装尺寸

AC58-Interbus光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC58-Interbus光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率	供电电压	法兰、防护等级、轴径1	接口	连接方式
□	/□	□	□	□	□
AC 58	001010 位单圈 001212 位单圈 121212 位单圈 + 12 位单圈	E直流10`30V	S.41 同步法兰, IP64, 6 mm S.71 同步法兰，IP67，6mm K.42 夹紧法兰, IP64 , 10 mm K.72 夹紧法兰, IP67 , 10 mm K.46夹紧法兰, IP64 , 9.52 mm K.76夹紧法兰, IP67 , 9.52 mm F.42 弹簧片, IP64 ,10mm轴套，前夹紧环安装 F.47 弹簧片, IP64 ,12mm轴套，前夹紧环安装 F.46弹簧片, IP64 ,9.52mm轴套，前夹紧环安装 Q.42方形法兰，IP64，10mm Q.72方形法兰，IP67，10mm Q.46方形法兰，IP64，9.52mm Q.76方形法兰，IP67，9.52mm	I2Interbus K2 I3Interbus K3	I总线外壳，带2×M23连接器(Conin)，9脚，径向，顺时针 Z总线外壳，带3个密封电缆出口 A-B5-C带M23连接器(Conin)的1.5m电缆，12脚，轴向 B-B5-C带M23连接器(Conin)的1.5电缆，12脚，径向

¹对于 电缆连接防护等级IP67的产品不带LED指示灯(连接代码A-B5-C 和B-B5-C)
粗体字表示优先配置版本。
