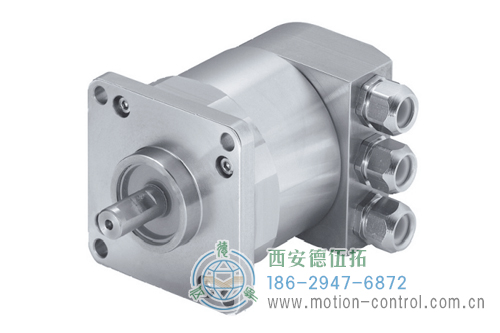

AC61_DeviceNet光电绝对值通用编码器

AC61_DeviceNet光电绝对值通用编码器
工业不锈钢型绝对值编码器
防护等级：IP67
高抗腐蚀性
分辨率可达26位（单圈14位，多圈12位）
总线罩壳
可编程：分辨率、预置值、方向
可兼容Allan-Bradley
设计坚固紧凑
应用：食品饮料的包装机械，船舶设备（例如吊车，绞车，电缆敷设船），近岸应用。


绝对值型不锈钢编码器有 AC 59 和 AC 61 两种类型：
AC59 ：冷拉不锈钢外壳，只有电缆输出，不能访问控制元件。
AC61：机加工外壳，有电缆或总线接线盒、可以访问控制元件（DIP 开关，复位开关）。

AC61_DeviceNet光电绝对值通用编码器产品规格
外径：61.5mm
轴径或孔径：9.52mm/10mm
脉冲数或分辨率：多圈12位，单圈可达14位
防护等级：IP67
最高转速：10,000 RPM

AC61_DeviceNet光电绝对值通用编码器机械特性
外径：61.5mm
轴径：9.52mm/10mm（实心轴）
最大转速：6000 RPM（连续），10000（短时）

AC61_DeviceNet光电绝对值通用编码器电气特性
电源电压：DC 10~30V
最大空载电流：220mA/250mA

AC61_DeviceNet光电绝对值通用编码器环境特性
轴端防护等级（EN60529）：IP67
外壳防护等级（EN60529）：IP67
工作温度：-40°C~+85°C
储存温度：-40°C~+85°C

AC61_DeviceNet光电绝对值通用编码器技术参数

技术数据（机械）

外径	61.5mm
轴径	9.52/10mm(实心轴)
法兰(外壳的安装)	方形法兰63.5×63.5mm
轴端的防护等级(EB 60529)	IP67
外壳的防护等级(EB 60529)	IP67
轴载，轴向/径向	40N/60N
最高转速	短时：10000rpm，连续：6000rpm
典型启动转矩	≤1Ncm
转动惯量	约20gcm2
最大轴载	轴向 40N / 径向 60N
抗振动(DIN EN 60068-2-6)	100m/s2(10`500Hz)
抗冲击(DIN EN 60068-2-27)	1000m/s2(6ms)
工作温度	-40℃`+85℃
存储温度	-40℃`+85℃
材料(轴/外壳)	不锈钢
重量	大约1180g
连接	总线罩壳带 2 个密封电缆出口

技术数据（电气）

总体设计	按照 DIN EN61010-1，防护等级 III，污染等级2，过电压等级 II
电源电压	直流10`30V
典型空载电流(单圈/多圈)	220mA/250mA
EMC	干扰发射符合EN5081-2标准 抗干扰符合EN50082-2标准
单圈分辨率	10`14位
多圈分辨率	12位
输出编码	二进制
接口	CAN 高速，符合 ISO/DIS11898 标准 CAN规格2.0A（11 位标识符）
线性	±1/2LSB(±1LSB,分辨率为13、14、25、26位时适用)
规范/协议	DeviceNet 设计按照Rev.2.0可编程编码器
可编程设置	分辨率、预置值、方向
数值更新	每5毫秒更新
MAC-ID	通过DIP开关设定
波特率	通过DIP开关设定，至125、250、500K比特
总线终端电阻器	通过DIP开关设定

建议数据传输导线类型A

轴电阻	135 ~ 165Ω (3 ~ 20MHz)
工作电容	< 30pF/m
导线阻抗	< 110Ω/km
绞线直径	> 0.64mm
绞线横截面	> 0.34mm2

传输速度

段长	k位/S
500m	125
250m	250
100m	500

启动
编码器能够被简便快捷地安装，并且通过EDS文件设置


电气连接
总线外壳，带2个密封电缆出口

终端
编号	信号名称
1	UB+(直流10V`30V)
2	0V in
3	CAN-L
4	CAN-H
5	屏蔽
6	屏蔽
7	CAN-H
8	CAN-L
9	0V out
10	UB out(直流10V`30V)

AC61_DeviceNet光电绝对值通用编码器外形及安装尺寸

AC61_DeviceNet光电绝对值通用编码器订货说明

在订货时我们需要确认用户所购买的AC61_DeviceNet光电绝对值通用编码器的相关参数，以免给您造成不必要的损失。以下是订货时需要确认的一些参数，以及参数说明，供您参考选型。

型号	分辨率	电源电压	法兰、防护等级、轴径	输出	连接
□	/□	□	□	□	□
AC 61	001010位单圈 001212位单圈 001313位单圈 001414位单圈 121212位多圈＋12位单圈 121312位多圈＋13位单圈 121412位多圈＋14位单圈	E直流 10V`30V	Q.76方形法兰，IP67,9.52mm 0.72方形法兰，IP67,10mm	VDDeviceNet	Z总线外壳，带2个密封电缆出口
