编码器RS422输出信号原理详解

编码器RS422输出信号原理详解

RS422是一种长线驱动型信号接口，其电源电压为DC5V，输出为TTL电平，直接与国际标准RS422接口兼容。它采用了对称负信号连接方式，这种设计使得电流在电缆中产生的电磁场相互抵消，从而实现了最小的信号衰减，拥有最佳的抗干扰能力和较短的反应时间。此外，RS422还能支持较远的传输距离，但前提是需要在正常条件下使用。

编码器的RS422通信协议简介

RS422是一种串行通信协议，主要用于长距离、高噪声环境下的数据传输。它采用差分信号传输方式，这种方式使得数据在传输过程中能够保持较高的稳定性和可靠性，即使在长距离和高速传输环境下也能实现可靠的数据传输。RS422的这些特点使其在工业自动化、远程监控等领域得到了广泛应用。

RS422的差分信号传输方式

RS422的核心技术在于其差分信号传输方式。在这种方式中，每一对信号线都包含两根线，一根传输正信号，另一根传输负信号。发送端将数据转换为差分信号后发送，而接收端则通过检测两根信号线之间的电压差来还原原始数据。由于正负信号是相等的但方向相反，它们在传输过程中产生的电磁干扰会相互抵消，从而提高了信号的抗干扰能力。

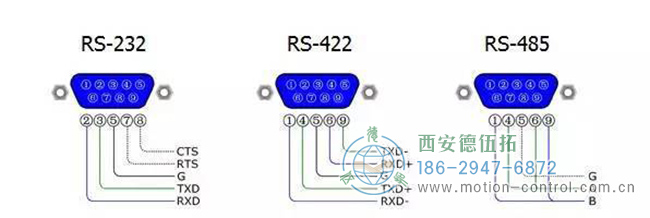

图为编码器的RS-232接口，RS-422接口，RS485接通口的接线区别图解

RS422差分信号传输原理

RS422差分信号传输的原理是利用两根信号线的差分电压来传输数据。在传输过程中，两根信号线分别传输正负两个信号，接收端通过检测这两个信号的电压差来判断数据的值。由于差分信号传输方式能够有效地抵消传输中的电磁干扰，因此RS422能够提供更高的传输速率和更远的传输距离。

RS422编码器的应用

RS422编码器是一种高精度、高稳定性和高可靠性的 ，被广泛应用于各种领域和行业。其优点包括高分辨率和准确性、高信号强度和干扰抑制能力、高传输速率和传输距离以及高可靠性和长寿命。随着技术的不断发展和应用的不断扩大，RS422编码器有望在未来发挥更加重要的作用。
