增量编码器差分信号A+ A- B+ B- Z+ Z-的理解与应用

在工业自动化和精密控制领域，增量编码器作为关键的位置或速度反馈元件，其信号输出的稳定性和准确性直接关系到整个系统的性能。其中，采用A+ A-、B+ B-、Z+ Z-差分信号输出的编码器，因其卓越的抗干扰能力和高精度特性，在机床加工、伺服电机控制等高精度要求的应用中占据了重要地位。本文将深入探讨这些信号的工作原理、优势及应用场景。

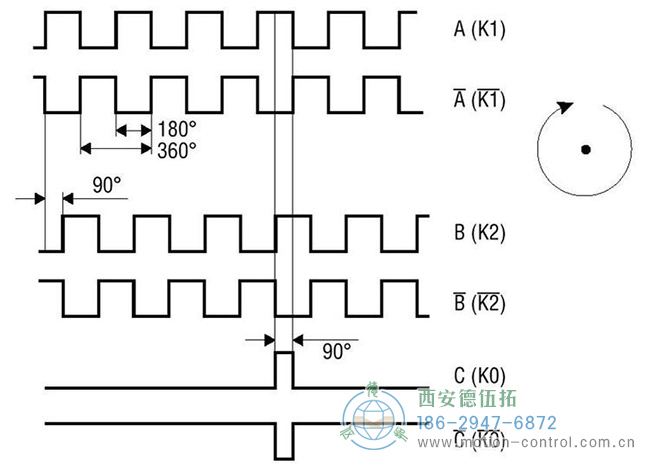

图为差分信号增量编码器输出的波形示意图

增量编码器差分信号的基本原理

差分信号，顾名思义，是通过两个互补的信号（一个正相，一个反相）来传输信息的。在编码器中，A+与A-、B+与B-、Z+与Z-分别构成三组差分对。这种设计的主要目的是增强信号的抗干扰能力。当外部环境存在电磁干扰时，由于差分信号中的正相和反相信号同时受到影响，且影响程度相近，通过差分接收器对两者进行相减处理后，可以有效抵消大部分共模干扰，从而提高信号的信噪比和稳定性。

增量编码器A+ A-、B+ B-、Z+ Z-信号的作用

A+ A-与B+ B-：这两组信号是正交的增量脉冲信号，相位差为90度。它们不仅用于确定编码器的旋转方向和速度，还通过计算A、B两相脉冲的差值来实现位置的高精度测量。A+与A-、B+与B-之间的差分关系，进一步增强了信号的抗干扰能力，确保测量结果的准确性。
Z+ Z-：Z相作为零位信号或指针脉冲，用于指示编码器的特定位置（如每圈的起始点）。Z+与Z-构成的差分信号，在编码器旋转轴经过预设的零位时产生一个清晰的突变信号，这对于需要绝对位置参考的系统尤为重要。

增量编码器差分信号输出的物理接口

编码器差分信号的物理接口多样，以满足不同应用场景的需求：

5V差分长线驱动（TTL）：适用于短距离、低电压环境下的信号传输，具有成本低、易于集成的优点。
5V-24V RS422对称输出：支持更远的传输距离和更高的电压范围，适用于对信号质量和传输距离有较高要求的场合。RS422标准还提供了良好的共模抑制能力，进一步增强了信号的抗干扰性。
10V-30V推挽式（HTL）含反相输出：适用于高电压、大电流驱动的应用场景，推挽式输出能够提供更强的驱动能力，确保信号在复杂环境下的稳定传输。

增量编码器应用场景与优势

采用A+ A-、B+ B-、Z+ Z-差分信号输出的编码器，广泛应用于需要高精度位置控制或速度反馈的场合，如：
机床加工：确保加工过程中的精确位置控制和速度调节，提高加工精度和效率。
伺服电机控制：为伺服系统提供实时、准确的位置和速度反馈，实现高精度的运动控制。
自动化生产线：在自动化装配、包装等生产线中，用于精确定位和速度调节，确保生产过程的稳定性和可靠性。

A+ A-、B+ B-、Z+ Z-差分信号输出的编码器，以其卓越的抗干扰能力、高精度和灵活性，在现代工业自动化和精密控制领域发挥着重要作用。随着技术的不断进步和应用场景的不断拓展，这些编码器将在更多领域展现其独特的价值。
